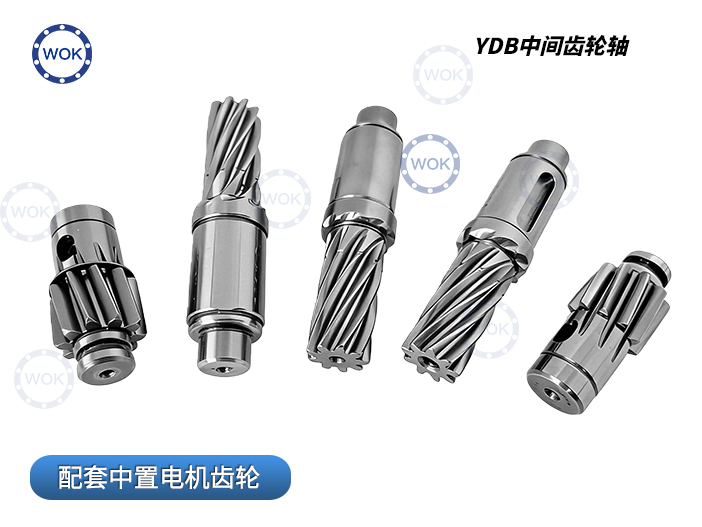

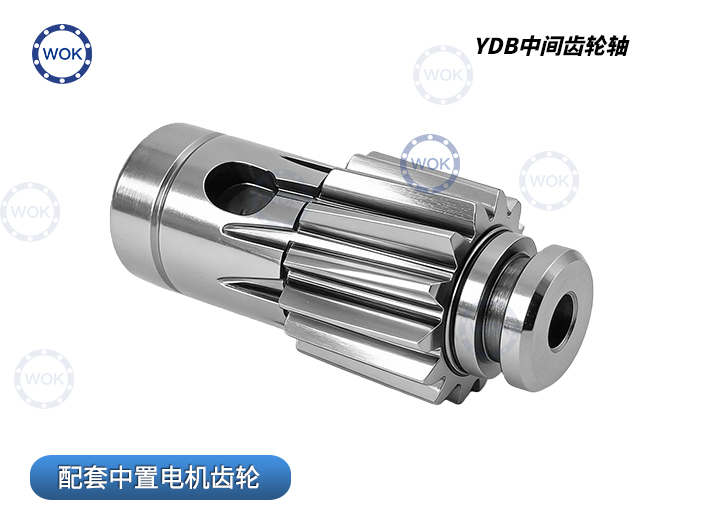

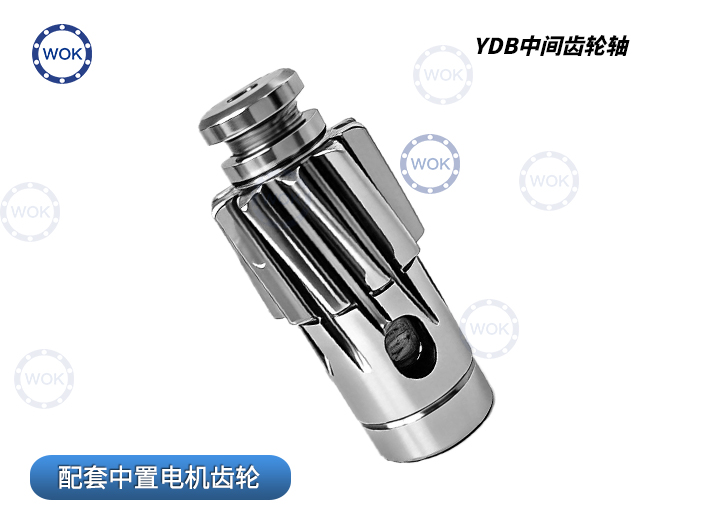

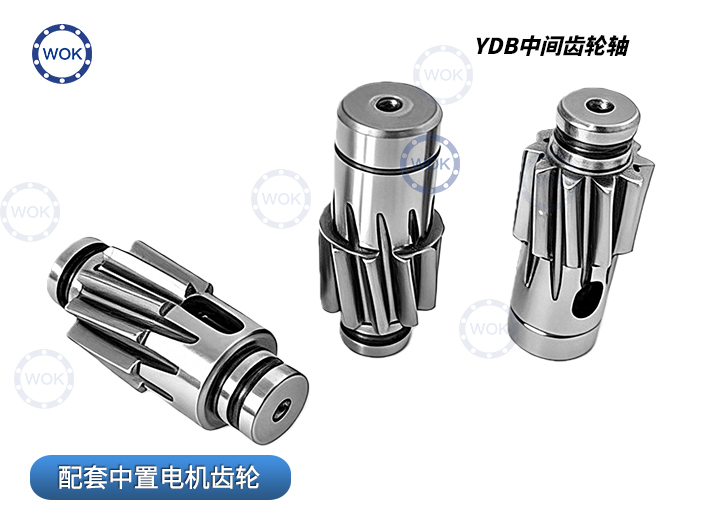

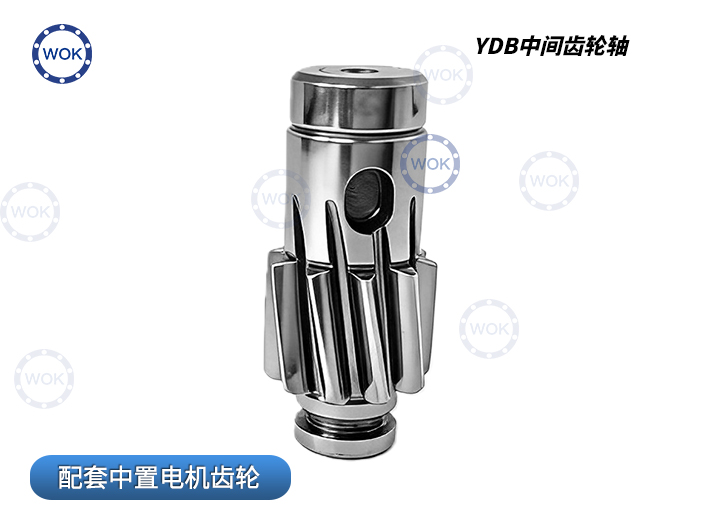

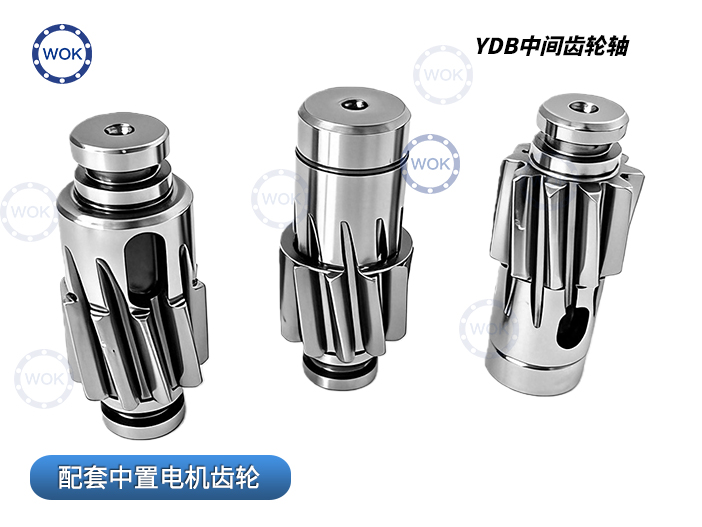

YDB中間齒輪軸產品介紹說明

一、產品基本信息

產品型號：YDB中間齒輪軸

生產廠商：WOK鼎森傳動

材料：38CrMoA1A

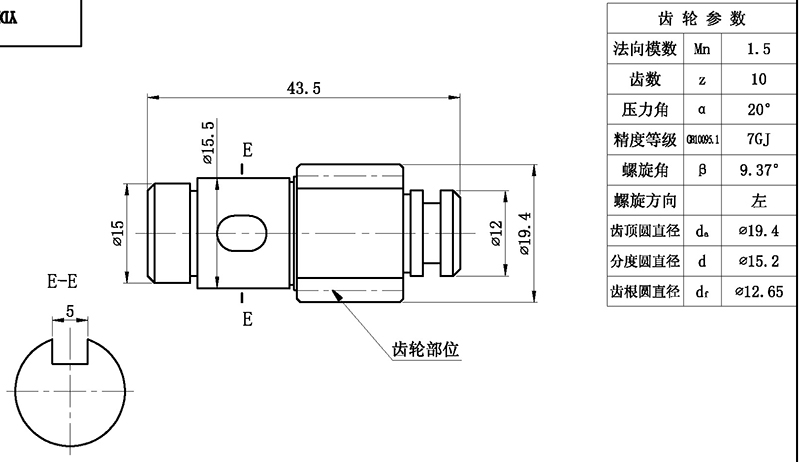

核心參數：長度43.5、法向模數1.5、齒數10、壓力角20°、精度等級7級、螺旋角9.37°（左旋）、齒頂圓直徑19.4、分度圓直徑15.2、齒根圓直徑12.65

主要適配：YDB型中置電機齒輪

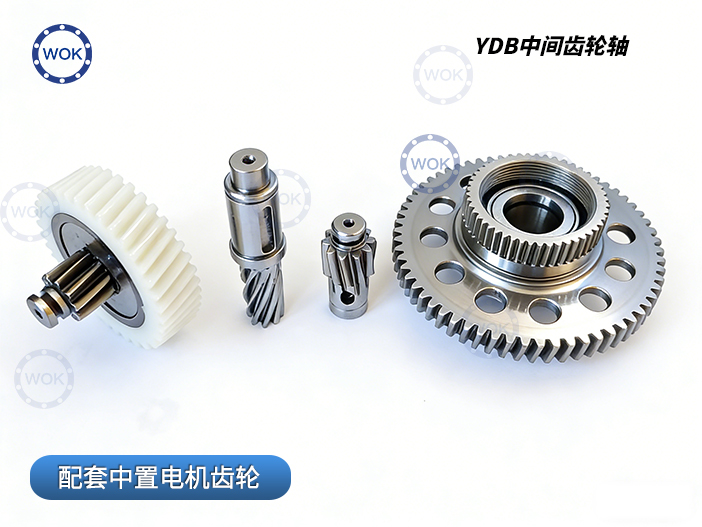

配套YDB型中置電機（圖中為：鋼套尼龍齒輪、電機軸、中間齒輪軸、大齒輪總成）

二、核心產品特性

高精度傳動保障：采用7級精度等級標準，精準控制齒形、齒距誤差，確保與配合部件嚙合緊密，大幅降低傳動間隙與動力損耗，提升傳動效率與穩定性，適配精密動力傳輸需求。

優質材料賦能：選用38CrMoA1A材料，該材料具備優異的高強度、高韌性及耐磨性，同時擁有良好的抗腐蝕性能，能適應長期高頻傳動工況，有效延長產品使用壽命。

科學結構設計：優化設定20°壓力角與9.37°左旋螺旋角，傳動過程中受力均勻，運行平穩性突出，可顯著降低傳動噪音與部件磨損；合理的法向模數及直徑參數搭配，進一步提升了產品的適配兼容性與安裝便捷性。

精準適配優勢：針對YDB型中置電機齒輪專項設計，參數匹配度極高，安裝貼合度好，能快速實現動力傳輸銜接，同時標準化的結構設計也為跨場景復用提供了基礎。

三、適配應用場景

核心適配：YDB型中置電機齒輪配套使用

小型工業自動化設備傳動：如小型皮帶輸送機、自動封膜機、精密送料機的內部傳動結構，7級精度與平穩傳動特性可滿足自動化設備精準運行、低噪音作業的要求。

輕型電動工具動力傳輸：適配中小型電動螺絲刀、便攜式打磨機等工具的動力輸出組件，平穩的傳動性能可保障工具作業精度，減少作業過程中的振動。

精密儀器傳動模塊：如小型計量?jī)x器、實驗室樣品處理設備的傳動部件，高精度傳動優勢能適配儀器對運行誤差的嚴苛控制，保障檢測與處理結果的準確性。

小型安防設備傳動：如智能監控云臺、小型門禁傳動機構，平穩且低噪音的傳動特性可適配安防設備長期待機、高頻啟停的使用需求，保障設備運行穩定性。
